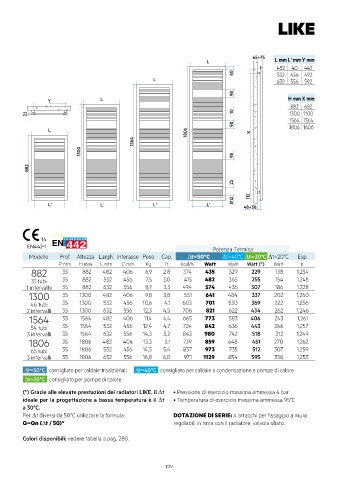

LIKE

65÷75
L L mm L' mmY mm
482 40 442
40 532 456 492
L 632 556 592
98
Y L H mm X mm
882 682
10
23 1300 1100
1564 1364
98
L 1806 1606
1806 X
1564
1300 98
882
22
112
Ø12
L' L' L' L' 48÷58

14
EN442-1 Potenza Termica
Modello Prof. Altezza Largh. Interasse Peso Cap. ∆t=50°C ∆t=40°C ∆t=30°C ∆t=20°C Esp.
P mm H mm L mm L’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n.
35 882 482 406 6,9 2,8 374 435 329 229 138 1,254
882
31 tubi 35 882 532 456 7,5 3,0 415 482 365 255 154 1,245
1 intervallo 35 882 632 556 8,7 3,3 494 574 436 307 186 1,228
35 1300 482 406 9,8 3,8 551 641 484 337 202 1,260
1300
46 tubi 35 1300 532 456 10,6 4,1 603 701 530 369 222 1,256
2 intervalli 35 1300 632 556 12,3 4,5 706 821 622 434 262 1,246
35 1564 482 406 11,4 4,4 665 773 583 406 243 1,261
1564
54 tubi 35 1564 532 456 12,4 4,7 724 842 636 443 266 1,257
3 intervalli 35 1564 632 556 14,3 5,2 843 980 742 518 312 1,249
35 1806 482 406 13,3 5,1 739 859 648 451 270 1,262
1806
65 tubi 35 1806 532 456 14,5 5,4 837 973 735 512 307 1,259
3 intervalli 35 1806 632 556 16,8 6,0 971 1129 854 595 358 1,253
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori LIKE, il ∆t • Pressione di esercizio massima ammessa 4 bar
ideale per la progettazione a bassa temperatura è il ∆t • Temperatura di esercizio massima ammessa 95°C
a 30°C.
Per ∆t diversi da 50°C utilizzare la formula: DOTAZIONE DI SERIE: 4 attacchi per fissaggio a muro
Q=Qn (∆t / 50) n regolabili in tinta con il radiatore; valvola sfiato.
Colori disponibili: vedere tabella a pag. 280.
