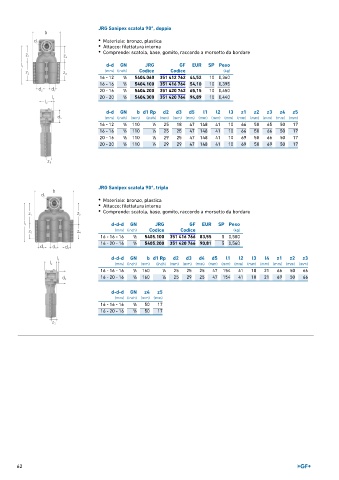

JRG Sanipex scatola 90°, doppio
• Materiale: bronzo, plastica
• Attacco: filettatura interna
• Comprende: scatola, base, gomito, raccordo a morsetto da bordare

d-d GN JRG GF EUR SP Peso
(mm) (inch) Codice Codice (kg)
16 ‐ 12 1 ∕2 5404.060 351 412 762 44,52 10 0,360
16 ‐ 16 1 ∕2 5404.100 351 416 764 54,10 10 0,395
20 ‐ 16 1 ∕2 5404.200 351 420 762 65,15 10 0,450
20 ‐ 20 1 ∕2 5404.300 351 420 764 94,89 10 0,440

d-d GN b d1 Rp d2 d3 d5 l1 l2 l3 z1 z2 z3 z4 z5
(mm) (inch) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 ‐ 12 1 ∕2 110 1 ∕2 25 18 47 148 41 10 66 50 65 50 17
16 ‐ 16 1 ∕2 110 1 ∕2 25 25 47 148 41 10 66 50 66 50 17
20 ‐ 16 1 ∕2 110 1 ∕2 29 25 47 148 41 10 69 50 66 50 17
20 ‐ 20 1 ∕2 110 1 ∕2 29 29 47 148 41 10 69 50 69 50 17

JRG Sanipex scatola 90°, triplo

• Materiale: bronzo, plastica
• Attacco: filettatura interna
• Comprende: scatola, base, gomito, raccordo a morsetto da bordare

d-d-d GN JRG GF EUR SP Peso
(mm) (inch) Codice Codice (kg)
16 ‐ 16 ‐ 16 1 ∕2 5405.100 351 416 766 83,55 5 0,500
16 ‐ 20 ‐ 16 1 ∕2 5405.200 351 420 766 90,81 5 0,560

d-d-d GN b d1 Rp d2 d3 d4 d5 l1 l2 l3 l4 z1 z2 z3
(mm) (inch) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 ‐ 16 ‐ 16 1 ∕2 160 1 ∕2 25 25 25 47 154 41 10 21 66 50 66
16 ‐ 20 ‐ 16 1 ∕2 160 1 ∕2 25 29 25 47 154 41 10 21 69 50 66

d-d-d GN z4 z5
(mm) (inch) (mm) (mm)
16 ‐ 16 ‐ 16 1 ∕2 50 17
16 ‐ 20 ‐ 16 1 ∕2 50 17
