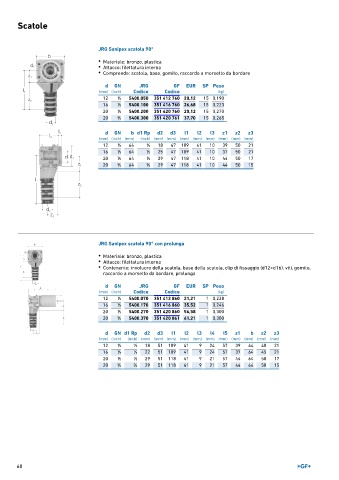

Page 60 - GEORGFISCHER - LISTINO 879 - FIDRA

Scatole

JRG Sanipex scatola 90°

• Materiale: bronzo, plastica
• Attacco: filettatura interna
• Comprende: scatola, base, gomito, raccordo a morsetto da bordare

d GN JRG GF EUR SP Peso
(mm) (inch) Codice Codice (kg)
12 1 ∕2 5400.050 351 412 760 20,12 15 0,190
16 1 ∕2 5400.100 351 416 760 26,68 15 0,223
20 1 ∕2 5400.200 351 420 760 20,12 15 0,270
20 3 ∕4 5400.300 351 420 761 37,70 15 0,265

d GN b d1 Rp d2 d3 l1 l2 l3 z1 z2 z3
(mm) (inch) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
12 1 ∕2 64 1 ∕2 18 47 109 41 10 39 50 21
16 1 ∕2 64 1 ∕2 25 47 109 41 10 37 50 21
20 1 ∕2 64 1 ∕2 29 47 118 41 10 44 50 17
20 3 ∕4 64 3 ∕4 29 47 118 41 10 44 50 15

JRG Sanipex scatola 90° con prolunga

• Materiale: bronzo, plastica
• Attacco: filettatura interna
• Contenente: involucro della scatola, base della scatola, clip di fissaggio (d12+d16), viti, gomito,
raccordo a morsetto da bordare, prolunga

d GN JRG GF EUR SP Peso
(mm) (inch) Codice Codice (kg)
12 1 ∕2 5400.070 351 412 860 21,21 1 0,228
16 1 ∕2 5400.170 351 416 860 35,52 1 0,246
20 1 ∕2 5400.270 351 420 860 56,58 1 0,300
20 3 ∕4 5400.370 351 420 861 61,21 1 0,300

d GN d1 Rp d2 d3 l1 l2 l3 l4 l5 z1 b z2 z3
(mm) (inch) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
12 1 ∕2 1 ∕2 18 51 109 41 9 24 57 39 64 40 21
16 1 ∕2 1 ∕2 22 51 109 41 9 24 57 37 64 45 21
20 1 ∕2 1 ∕2 29 51 118 41 9 21 57 44 64 50 17
20 3 ∕4 3 ∕4 29 51 118 41 9 21 57 44 64 50 15
