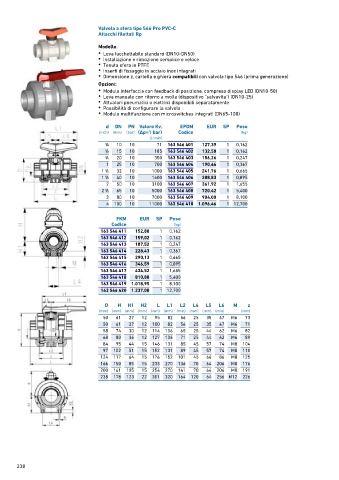

Page 238 - GEORGFISCHER - LISTINO 876 - FIDRA

Valvola a sfera tipo 546 Pro PVC-C
Attacchi filettati Rp

Modello:
• Leva lucchettabile standard (DN10-DN50)
• Installazione e rimozione semplice e veloce
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione)

Opzioni:
• Modulo interfaccia con feedback di posizione, compreso display LED (DN10-50)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Possibilità di configurare la valvola
• Modulo multifunzione con microswitches integrati (DN65-100)

d DN PN Valore Kv. EPDM EUR SP Peso
(inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
3 ∕8 10 10 71 163 546 401 127,39 1 0,162
1 15 10 185 163 546 402 132,58 1 0,162
∕2
3 ∕4 20 10 350 163 546 403 156,26 1 0,247
1 25 10 700 163 546 404 190,46 1 0,367
1
1 ∕4 32 10 1000 163 546 405 241,76 1 0,665
1 40 10 1600 163 546 406 288,83 1 0,895
1 ∕2
2 50 10 3100 163 546 407 361,92 1 1,655
1 65 10 5000 163 546 408 720,42 1 5,400
2 ∕2
3 80 10 7000 163 546 409 904,00 1 8,100
4 100 10 11000 163 546 410 1.096,46 1 12,700
FKM EUR SP Peso
Codice (kg)
163 546 411 152,88 1 0,162
163 546 412 159,02 1 0,162
163 546 413 187,52 1 0,247
163 546 414 228,43 1 0,367
163 546 415 290,13 1 0,665
163 546 416 346,59 1 0,895
163 546 417 434,52 1 1,655
163 546 418 810,88 1 5,400
163 546 419 1.018,95 1 8,100
163 546 420 1.237,08 1 12,700

D H H1 H2 L L1 L2 L4 L5 L6 M z
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
50 61 27 12 95 82 56 25 35 47 M6 73
50 61 27 12 100 82 56 25 35 47 M6 71
58 74 30 12 114 106 65 25 44 62 M6 82
68 80 36 12 127 106 71 25 44 62 M6 89
84 95 44 15 146 131 85 45 57 74 M8 104
97 102 51 15 152 131 89 45 57 74 M8 110
124 117 64 15 176 152 101 45 66 86 M8 125
166 150 85 15 233 270 136 70 64 206 M8 176
200 161 105 15 254 270 141 70 64 206 M8 191
238 178 123 22 301 320 164 120 64 256 M12 226
