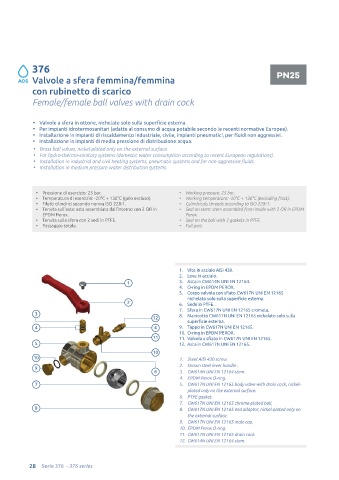

376

ACS Valvole a sfera femmina/femmina PN25
con rubinetto di scarico
Female/female ball valves with drain cock

• Valvole a sfera in ottone, nichelate solo sulla superficie esterna.
• Per impianti idrotermosanitari (adatte al consumo di acqua potabile secondo le recenti normative Europee).
• Installazione in impianti di riscaldamento industriale, civile, impianti pneumatici, per fluidi non aggressivi.
• Installazione in impianti di media pressione di distribuzione acqua.
• Brass ball valves, nickel-plated only on the external surface.
• For hydro-thermo-sanitary systems (domestic water consumption according to recent European regulations).
• Installation in industrial and civil heating systems, pneumatic systems and for non-aggressive fluids.
• Installation in medium pressure water distribution systems.

• Pressione di esercizio: 25 bar. • Working pressure: 25 bar.
• Temperatura di esercizio: -20°C + 130°C (gelo escluso). • Working temperature: -20°C + 130°C (excluding frost).
• Filetti cilindrici secondo norma ISO 228-1. • Cylindricals threads according to ISO 228-1.
• Tenuta sull'asta: asta assemblata dall'interno con 2 OR in • Seal on stem: stem assembled from inside with 2 OR in EPDM
EPDM Perox. Perox.
• Tenuta sulla sfera con 2 sedi in PTFE. • Seal on the ball with 2 gaskets in PTFE.
• Passaggio totale. • Full port.

1. Vite in acciaio AISI 430.
2. Leva in acciaio.
1 3. Asta in CW614N UNI EN 12164.
4. O-ring in EPDM PEROX.
5. Corpo valvola con sfiato CW617N UNI EN 12165
nichelato solo sulla superficie esterna.
2 6. Sede in PTFE.
7. Sfera in CW617N UNI EN 12165 cromata.
3
12 8. Manicotto CW617N UNI EN 12165 nichelato solo sulla
superficie esterna.
4 4 9. Tappo in CW617N UNI EN 12165.
10. O-ring in EPDM PEROX.
11 11. Valvola a sfiato in CW617N UNI EN 12165.
5 12. Asta in CW617N UNI EN 12165.
10
10 1. Steel AISI 430 screw.
9 2. Drawn steel lever handle .
6 3. CW614N UNI EN 12164 stem.
4. EPDM Perox O-ring.
7 5. CW617N UNI EN 12165 body valve with drain cock, nickel-
plated only on the external surface.
6. PTFE gasket.
7. CW617N UNI EN 12165 chrome-plated ball,
8 8. CW617N UNI EN 12165 end adaptor, nickel-plated only on
the external surface.
9. CW617N UNI EN 12165 male cap.
10. EPDM Perox O-ring.
11. CW617N UNI EN 12165 drain cock.
12. CW614N UNI EN 12164 stem.

28 Serie 376 - 376 series
