SISTEMI IBRIDI
Sistemi Hybrid Combinati

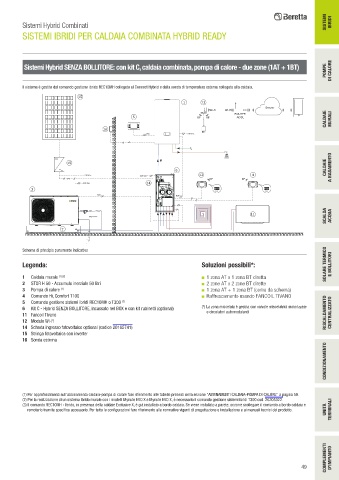

SISTEMI IBRIDI PER CALDAIA COMBINATA HYBRID READY
Sistemi Hybrid SENZA BOLLITORE: con kit C, caldaia combinata, pompa di calore - due zone (1AT + 1BT)
POMPE DI CALORE
Il sistema è gestito dal comando gestione ibrido REC10MH collegato al Connect Hybrid e dalla sonda di temperatura esterna collegata alla caldaia.
15
1 12
Server
Wi-fi Wi-fi
Be SMART ROUTER
5 RF RF ADSL CALDAIE MURALI
16
BUS 230 Vac
2
15
6 CALDAIE A BASAMENTO
230 Vac 230 Vac 12 4
RF RF
230 Vac 14 Be SMART Be SMART
3
TA TA
BUS BUS
SCALDA ACQUA
11
2
Schema di principio puramente indicativo
Legenda: Soluzioni possibili*: SOLARE TERMICO E BOLLITORI
1 Caldaia murale (1) (2) ■ 1 zona AT o 1 zona BT diretta
2 STOR H 50 - Accumulo inerziale 50 litri ■ 2 zone AT o 2 zone BT dirette
3 Pompa di calore (1) ■ 1 zona AT + 1 zona BT (come da schema)
4 Comando Hi, Comfort T100 ■ Raffrescamento usando FANCOIL TIVANO
5 Comando gestione sistemi ibridi REC10MH o T300 (3)
6 Kit C - Hybrid SENZA BOLLITORE, incassato nel BOX e con kit rubinetti (optional) (*) La zona miscelata è gestita con valvole miscelatrici motorizzate
11 Fancoil Tivano e circolatori automodulanti RISCALDAMENTO CENTRALIZZATO
12 Modulo Wi-Fi
14 Scheda ingresso fotovoltaico optional (codice 20165741)
15 Stringa fotovoltaica con inverter
16 Sonda esterna
CONDIZIONAMENTO
(1) Per approfondimenti sull'abbinamento caldaia-pompa di calore fare riferimento alle tabelle presenti nella sezione "ABBINAMENTI CALDAIA-POMPA DI CALORE" a pagina 59.
(2) Per la realizzazione di un sistema ibrido murale con i modelli Mynute EVO X e Mynute EVO X, è necessario il comando gestione sistemi ibridi T300 cod. 20205322.
(3) Il comando REC10MH - Ibrido, in presenza della caldaie Exclusive X, è già installato a bordo caldaia. Se viene installato a parete, occorre scollegare il comando a bordo caldaia e
remotarlo tramite specifico accessorio. Per tutte le configurazioni fare riferimento alle normative vigenti di progettazione e installazione e ai manuali tecnici del prodotto. UNITÀ TERMINALI
