SISTEMI IBRIDI
Sistemi Hybrid Combinati
SISTEMI IBRIDI PER CALDAIA COMBINATA HYBRID READY

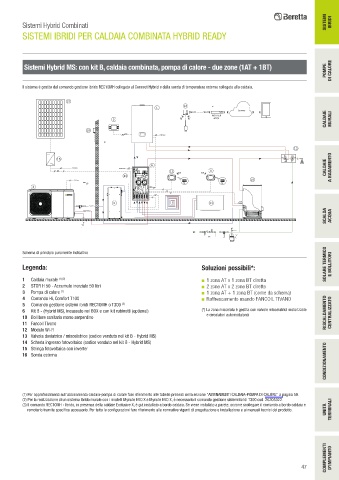

Sistemi Hybrid MS: con kit B, caldaia combinata, pompa di calore - due zone (1AT + 1BT)
POMPE DI CALORE

Il sistema è gestito dal comando gestione ibrido REC10MH collegato al Connect Hybrid e dalla sonda di temperatura esterna collegata alla caldaia.

15
12
1
Wi-fi Wi-fi Server
ROUTER
Be SMART
5 RF RF ADSL CALDAIE MURALI
16
BUS
230 Vac
13
A
15 AB B
6
230 Vac 230 Vac CALDAIE A BASAMENTO
12 4
14 Be SMART RF RF Be SMART
10
BUS TA TA
3 BUS
2 11 SBS
SCALDA ACQUA

SOLARE TERMICO E BOLLITORI
Schema di principio puramente indicativo

Legenda: Soluzioni possibili*:

1 Caldaia murale (1) (2) ■ 1 zona AT o 1 zona BT diretta
2 STOR H 50 - Accumulo inerziale 50 litri ■ 2 zone AT o 2 zone BT dirette
3 Pompa di calore (1) ■ 1 zona AT + 1 zona BT (come da schema)
4 Comando Hi, Comfort T100 ■ Raffrescamento usando FANCOIL TIVANO
5 Comando gestione sistemi ibridi REC10MH o T300 (3)
6 Kit B - (Hybrid MS), incassato nel BOX e con kit rubinetti (optional) (*) La zona miscelata è gestita con valvole miscelatrici motorizzate RISCALDAMENTO CENTRALIZZATO
10 Bollitore sanitario mono serpentino e circolatori automodulanti
11 Fancoil Tivano
12 Modulo Wi-Fi
13 Valvola deviatrice / miscelatrice (codice venduto nel kit B - Hybrid MS)
14 Scheda ingresso fotovoltaico (codice venduto nel kit B - Hybrid MS)
CONDIZIONAMENTO
15 Stringa fotovoltaica con inverter
16 Sonda esterna

(1) Per approfondimenti sull'abbinamento caldaia-pompa di calore fare riferimento alle tabelle presenti nella sezione "ABBINAMENTI CALDAIA-POMPA DI CALORE" a pagina 59.
(2) Per la realizzazione di un sistema ibrido murale con i modelli Mynute EVO X e Mynute EVO X, è necessario il comando gestione sistemi ibridi T300 cod. 20205322.
(3) Il comando REC10MH - Ibrido, in presenza della caldaie Exclusive X, è già installato a bordo caldaia. Se viene installato a parete, occorre scollegare il comando a bordo caldaia e
remotarlo tramite specifico accessorio. Per tutte le configurazioni fare riferimento alle normative vigenti di progettazione e installazione e ai manuali tecnici del prodotto. UNITÀ TERMINALI

COMPLEMENTI D'IMPIANTO
