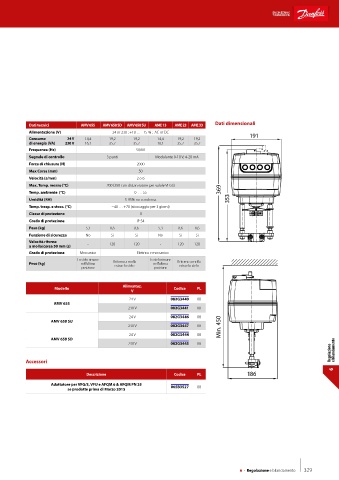

Page 331 - DANFOSS - CATALOGO GENERALE - DELLAFIORE

Dati dimensionali
Dati tecnici AMV 655 AMV 658 SD AMV 658 SU AME 13 AME 23 AME 33
Alimentazione (V) 24 or 230 ; +10 … –15 % ; AC or DC
Consumo 24 V 14,4 19,2 19,2 14,4 19,2 19,2 191
di energia (VA) 230 V 16,1 35,7 35,7 16,1 35,7 35,7
Frequenza (Hz) 50/60
Segnale di controllo 3 punti Modulante 0-10 V; 4-20 mA
Forza di chiusura (N) 2000
Max Corsa (mm) 50
Velocità (s/mm) 2 o 6
Max. Temp. mezzo (°C) 200 (350 con distanziatore per valole VFGS)
Temp. ambiente (°C) 0 … 55 369
Umidità (RH) 5-95% no condensa 353
Temp. trasp. e stocc. (°C) −40 … +70 (stoccaggio per 3 giorni)
Classe di protezione II
Grado di protezione IP 54
Peso (kg) 5,3 8,6 8,6 5,3 8,6 8,6
Funzione di sicurezza No Si Si No Si Si
Velocità ritorno - 120 120 - 120 120
a molla/corsa 50 mm (s)
Grado di protezione Meccanico Elettrico e meccanico
Lo stelo rimane Lo stelo rimane
Peso (kg) nell’ultima Il ritorno a molla nell’ultima Il ritorno a molla
posizione estrae lo stelo posizione estrae lo stelo

Alimentaz.
Modello Codice PL
V
24 V 082G3440 08
AMV 655
230 V 082G3441 08
24 V 082G3446 08
AMV 658 SU
230 V 082G3447 08 Min. 450
24 V 082G3444 08
AMV 658 SD
230 V 082G3445 08
Regolazione e bilanciamento
Accessori

6
Descrizione Codice PL 186
Adattatore per VFG/S, VFU e AFQM 6 & AFQM PN 25 065B3527 08
se prodotte prima di Marzo 2015

6 - Regolazione e bilanciamento 329
