CSI IN H WI-FI

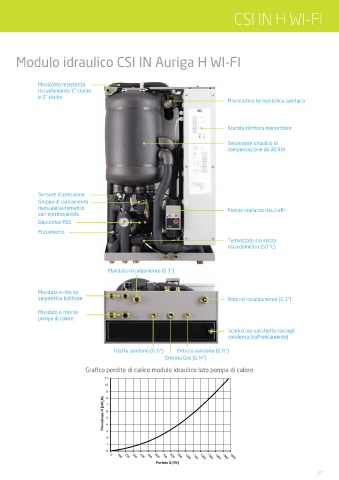

Modulo idraulico CSI IN Auriga H WI-FI

Manicotto resistenza
riscaldamento 1° stadio
e 2° stadio
Miscelatrice termostatica sanitaria

Scatola elettrica morsettiere

Separatore idraulico di
compensazione da 30 litri

Sensore di pressione
Gruppo di caricamento
manuale/automatico Pompa impianto risc./raffr.
con elettrovalvola
Deviatrice PDC
Flussimetro
Termostato sicurezza
riscaldamento (50 °C)

Mandata riscaldamento (G 1")

Mandata e ritorno
serpentina bollitore Ritorno riscaldamento (G 1")

Mandata e ritorno
pompa di calore

Scarico per vaschetta raccogli
condensa (raffrescamento)

Uscita sanitario (G ½") Entrata sanitario (G ½")
Entrata Gas (G ¾")
Grafico perdite di carico modulo idraulico lato pompa di calore
11
10
9 8
Prevalenza H [mH 2 O] 7 6 5 4

2 3
1
0

Portata Q [l/h]
35
